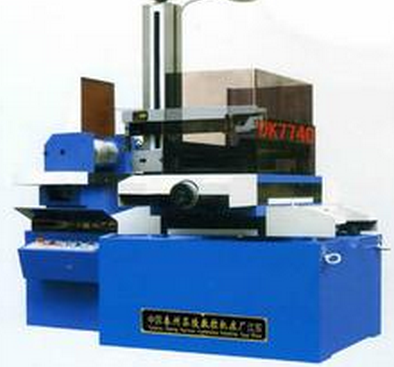

機械職稱論文刊發電火花線切割機床加工

來源: 樹人論文網發表時間:2015-09-24
簡要:本篇文章是由《 機械工程學報 》的一篇機械論文,(半月刊)創刊于1953年,是由中國機械工程學會主辦、機械工業信息研究院承辦的機械工程類高學術水平期刊。本刊是中國機械工程領

  本篇文章是由《機械工程學報》的一篇機械論文,(半月刊)創刊于1953年,是由中國機械工程學會主辦、機械工業信息研究院承辦的機械工程類高學術水平期刊。本刊是中國機械工程領域的頂級學術刊物,主要報道機械工程領域及其交叉學科、新興學科、邊緣學科等領域具有創新性及重要意義的前沿基礎研究、應用研究的最新科研成果。

  在競賽日趨激烈的商品市場上,制作精美的品牌標志自身能夠創造品牌認知、品牌聯想和消費者的品牌偏好,進而影響品牌體現的品質與顧客的品牌忠誠度。風格獨特的金屬LOGO為企業提供一個更有效、更清晰和更親切的市場形象,它通過一定的圖案、顏色來向消費者傳輸某種信息,以達到識別品牌、促進銷售的目的。要制作金屬標志就涉及到要采用何種加工方法和設備,一般的線切割機床都有自帶的簡單編程軟件,可用于有直線和圓弧構成的簡單圖形加工,但對于復雜的圖形就無能為力了,下面介紹數控線切割機床加工LOGO方法。

  一、圖像的前期處理

  以圖1為例,在這個圖像上有明暗兩種藍色,底色為黑色,不符合我們的使用要求。

  1.用photoshop打開圖像,魔法棒點選黑色背景,再點選擇中反向按鈕選擇標示區域,用橡皮擦工具,擦除藍色及色差。見圖2

  2.點選菜單圖像中的模式—灰度—8位/通道,這一步的目的是去除雜色,使圖像更加純凈。見圖3

  3.對處理過的圖像進行保存。點擊文件菜單中的存儲為…,打開對話框,選擇PNG;PCX;BMP;JPG四種格式中的一種進行保存(CAXA僅對這幾種圖像格式支持),關閉繪圖軟件。

  二、用CAXA線切割軟件生成加工代碼,進行產品加工

  1.將圖形導入CAXA線切割XP軟件。新建一個caxa文件,設定一個文件名,雙擊文件,打開軟件“CAXA線切割”電子圖版。點擊菜單欄中的繪制——高級

  曲線——位圖矢量化——矢量化,打開對話框,選擇前面保存的圖像,給定圖形寬度值。見圖4

  再點擊繪制——高級曲線——位圖矢量化——清除位圖將圖像底色除去,只\保留藍色的輪廓圖形。

  2.圖形的處理。觀察發現藍色線條生硬、不連續,無法滿足線切割加工要求,更不能滿足金屬LOGO所要達到的構圖簡潔、形象生動、永久性強的產品要求。因此要對圖形做進一步的修整,形成類似一筆畫的圖形,首先根據原圖用做圖的方法替換藍色線條,再消除不連續、生硬的線條,將線條串聯起來,形成一條封閉的圖形,選擇整個圖形,點擊右鍵,在快捷菜單中點擊成比例縮放,輸入數值點回車,確定圖形尺寸。見圖5

  3.生成線切割加工軌跡。點線切割——軌跡生成,在參數表中根據鉬絲的直徑選擇偏移量大小,按提示操作,拾取輪廓、選偏移方向、生成綠色加工軌跡。

  4.生成代碼。點線切割——生成3B代碼,選擇存儲位置,輸入文件名,點回車,左鍵單擊綠色加工線,點右鍵確認后生成代碼。見圖6

  5.檢查代碼是否正確,確認無誤后放入線切割機床進行加工。

  結語

  在CAXA中導入圖像后,如果認為藍色線條不符合你的要求可以刪除,然后用軟件中的樣條命令勾畫圖形,然后點擊等距線形成封閉圖形的方法。不管你用這種方法還是用前一種方法,都能得到較理想的圖形。用圖片加工LOGO的方法也可用于電火花機床電極的加工,以方便企業在產品上打上LOGO標記。小小的金屬LOGO,能夠使用戶在享受產品優質服務的過程中不經意間記住公司,極大地拓展了產品的影響力。

  參考文獻:

  1.CAXA電子圖版2007基礎實例教程機械工業出版社

  2.photoshop CS3數碼照片處理實例精講 人民郵電出版社

  3.CAXA 線切割XP使用教程 化學工業出版社
